系统基本原理及介绍

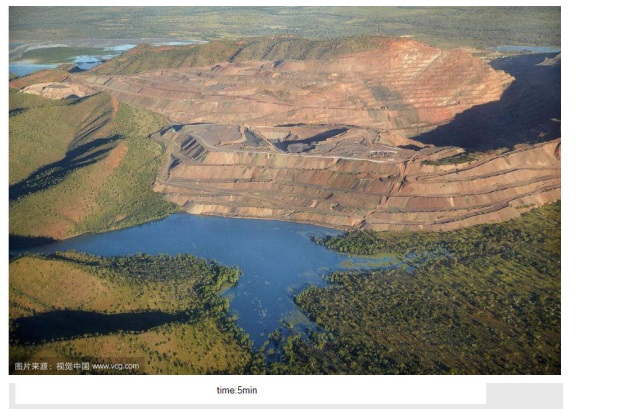

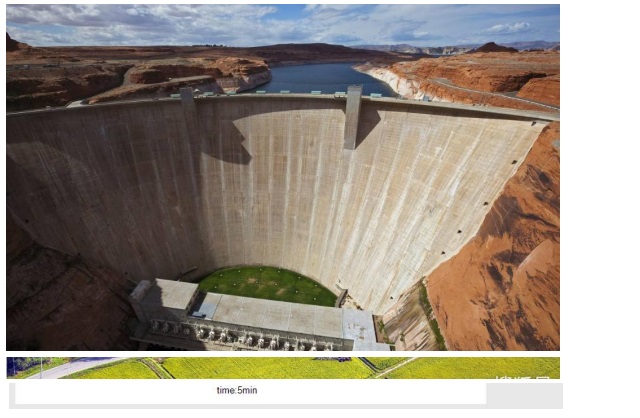

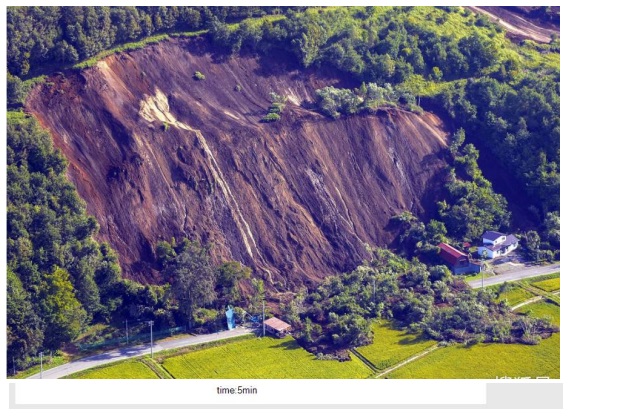

该系统为 Ku 波段毫米波雷达系统，主要利用脉冲压缩、合成孔径、差分干涉、 相位解缠和小波去噪等技术实现目标物距离向和方位向的高分辨率识别，以相位为研究对象，通过差分干涉测量技术推演出被测区域的高精度形变信息，可遥感 测量露天边坡、尾矿库、水坝、矿山的变形和沉降指标，测量精度最高可达 0.1mm， 遥测距离可达 3~5 公里，可对各种二维及三维目标物进行实时扫描，实现实时坍塌报警，搭载我们的的无人机系统，数据共享，可实现三维地形、建筑物及构筑 物的三维建模，模型精度 1~5 cm。

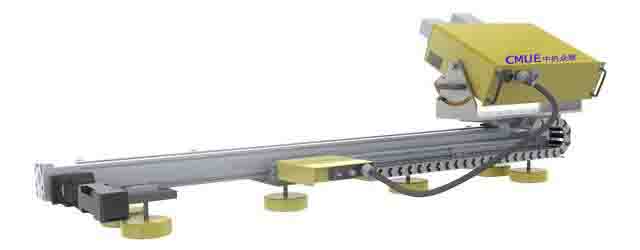

系统组成
● 雷达主机（接收机、发射机及控制器）
● 扫描滑台

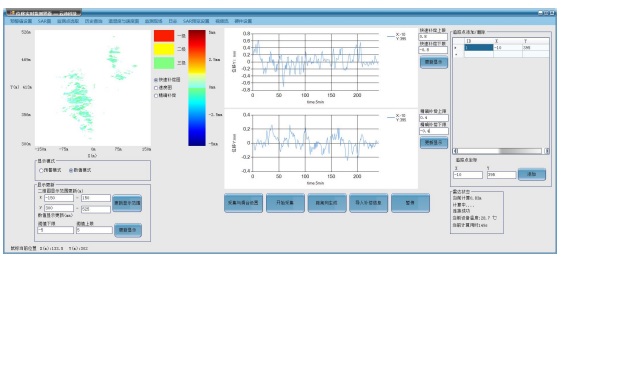

● 上位机分析软件
系统特色功能
● 24 小时 365 天全天候实时监测
● 超长距离遥感测量
● 无人值守自动分析预警
● 支持监测数据网络上传至云平台，可随时随地远程访问
● 后台大型 SQL server 数据库

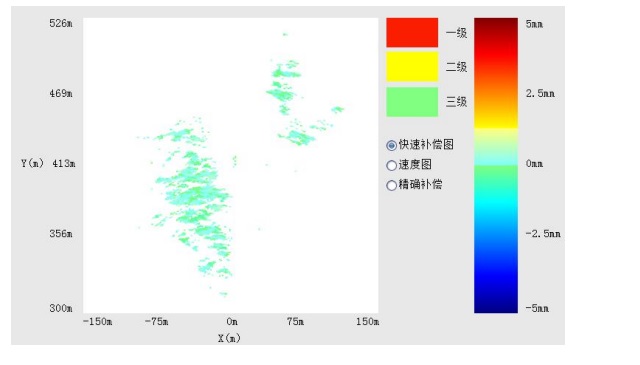

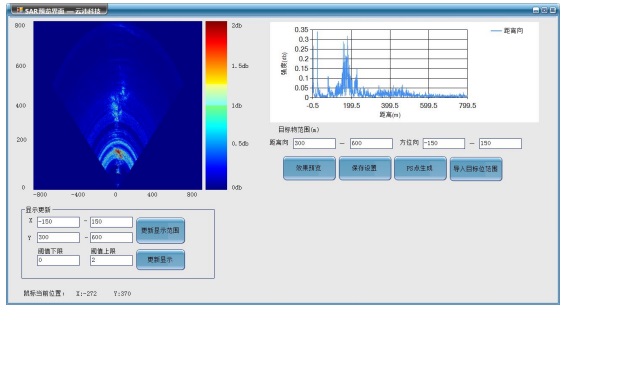

● 支持二维、三维彩色图形实时监测显示

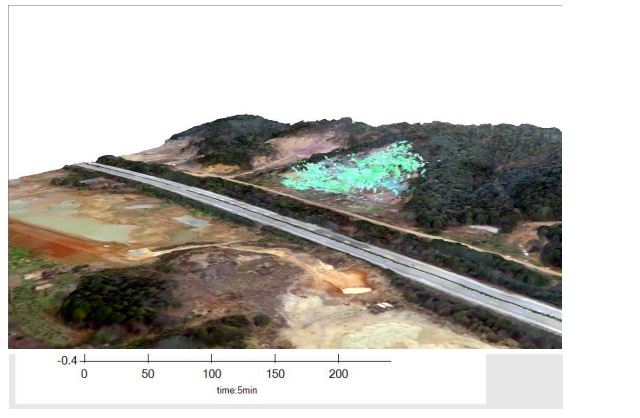

● 支持三维模型导入
● 支持报表输出
● 支持手机短信报警
● 支持声音报警

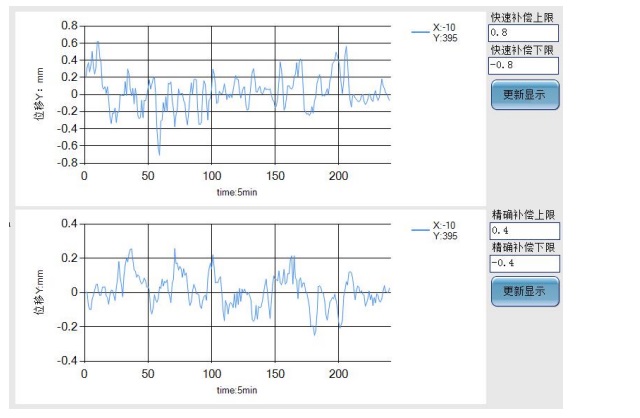

● 支持曲线绘图
● 支持报警门限设置 ·
● 支持远程系统重启
系统技术参数
|
型号 |
CMUE-3-4 |
|
工作频率 |
Ku |
|
最大监测距离（km） |
3~5 |
|
距离分辨率（m） |
0.5 |
|
位移监测分辨率及精度（mm） |
0.1~1 |
|
方位分辨率（mrad) |
3~4.5 |
|
监测角度区间（°） |
30*30 |
|
通讯接口 |
千兆网 |
|
扫描周期（min） |
5~15（取决于监测距离） |
|
三维建模精度（cm） |
1~5 |
|
工作温度（℃） |
＜50 |
|
工作湿度（RH） |
＜95% |
|
电源类型 |
AC220V，50Hz或DC24V |
|
产品认证 |
符合CE欧盟认证及权威第三方计量认证 |
